製造業の現場では、設計変更が日常的に発生します。仕様の見直し、部品の廃番、量産中に見つかった不具合への対応など、設計変更そのものは避けられませんが、変更の管理を誤ると、古い図面のまま部品を手配したり、変更が一部の部門に伝わらなかったりと、そのままトラブルの原因になります。
結論から言えば、設計変更のミスを防ぐポイントは次の3つです。
-
- ECR→ECO→ECNという手順を型として定め、承認されていない変更が現場に流れない状態をつくる
- BOMの逆展開（使用先展開）で影響範囲を洗い出し、関連部品・在庫・関連文書までを漏れなく確認する
- 切替の基準と旧部品の処置を明記する（「次回生産分から」だけで終わらせない）
この記事では、設計変更管理（ECO・ECN）の基本と、BOMを使った実務的な対応方法を整理します。
設計変更管理とは
設計変更管理とは、製品の設計に変更が生じたとき、その内容・理由・影響範囲を整理し、関係部門に正しく反映していく一連の取り組みです。変更の申請から承認、実施、記録までを一つの流れとして管理することで、変更による混乱やミスを防ぎます。
ここで押さえておきたいのは、設計変更が「設計部門だけの作業」ではないという点です。たった1点の部品を変えるだけでも、購買は発注先と単価を見直し、製造は作業手順や治具を確認し、品質保証は再評価の要否を判断し、サービス部門は補修部品の扱いを決める必要があります。設計変更管理とは、この関係部門の動きを1本の線でつなぐ仕組みだと考えると分かりやすいでしょう。

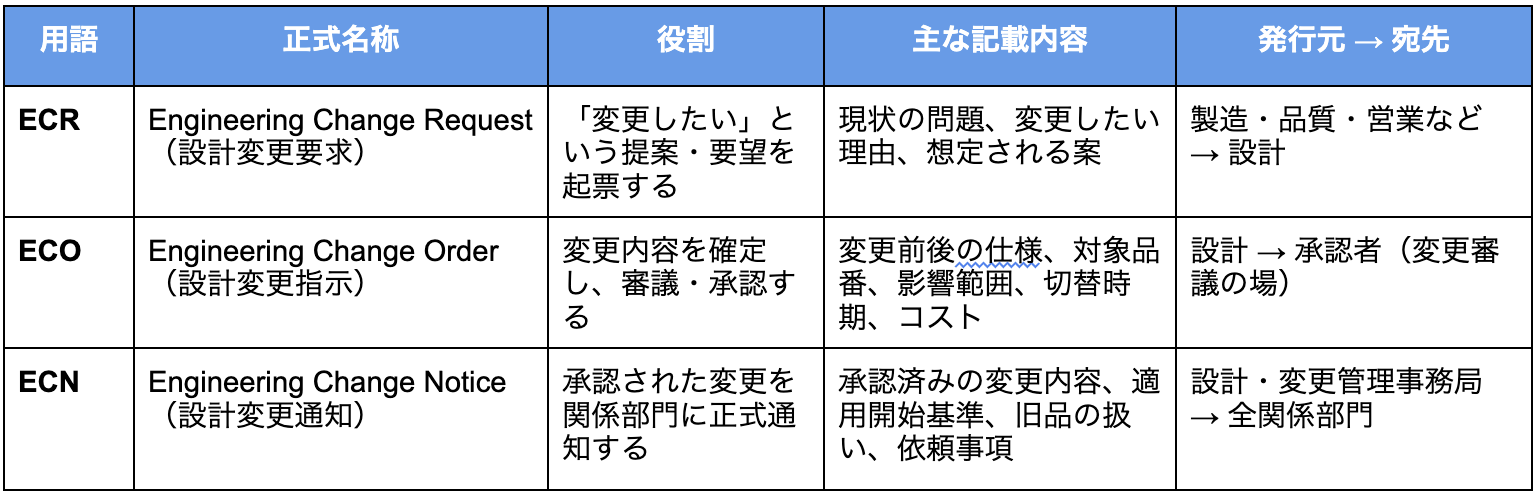

ECR・ECO・ECNの違い
設計変更の管理では、ECO・ECNという用語がよく使われます。実務ではその前段にECR（設計変更要求）を置く企業も多く、3つをセットで理解しておくと流れをつかみやすくなります。
おおまかには、ECRで「変更を提案し」、ECOで「変更を決め」、ECNで「変更を知らせる」という流れです。
なお、企業や文献によって用語の使い方には幅があり、ECOとECNを1つの文書として運用している企業もあります。
重要なのは名称そのものではなく、「提案・承認・通知」の3つの役割が抜けずに回っているかどうかです。
設計変更が発生する主な要因
設計変更は突発的に見えますが、発生のパターンはある程度決まっています。要因ごとに分けて捉えておく意味は2つあります。
ひとつは、あらかじめ予測して備えられる変更があること。
もうひとつは、要因によって管理上の難所が違うことです。
緊急度が高いものもあれば、影響範囲が異様に広いものもあり、同じ手順で回そうとすると必ずどこかに無理が出ます。
-
設計起因
強度不足の是正、公差の見直し、組立性の改善など、設計そのものを作り込む過程で発生する変更です。たとえば落下試験でリブが割れたため補強リブを追加する、という変更は、図面上は小さな修正でも、樹脂部品であれば金型の改修が必要になります。この場合、切替時期を決めるのは設計判断ではなく金型改修のリードタイムです。
量産前であれば在庫への影響は小さく済みますが、量産直前になるほど治具・検査基準・作業手順まで波及します。件数がもっとも多い時期でもあるため、1件ごとの手続きが重すぎると設計者が手続きを避けるようになり、かえって「記録に残らない変更」が生まれます。
-
品質起因
工程内不良の低減や、市場で発生した不具合への対策です。他の要因と比べて緊急度が高く、安全に関わる内容であれば在庫を廃棄してでも即時に切り替える判断が必要になります。
この分類でとくに重要なのが、「どの製造番号から対策品か」を後から言えることです。対策の効果を検証するときも、万一の回収範囲を決めるときも、新旧の境目が製番やロットで特定できなければ、判断は常に安全側（＝広い範囲）に倒れます。品質起因の変更では、変更内容そのものと同じ重さで、切替の記録を残す必要があります。
-
調達起因
部品の廃番（EOL）、サプライヤの変更、代替品への切替などの要因です。電子部品や半導体では、メーカーからのEOL通知から最終発注期限までが数か月しかないこともあり、「最終手配（ラストバイ）で当面をしのぐか、いま代替品に切り替えるか」の判断そのものが設計変更の入口になります。
やっかいなのは、影響が部門を横断しやすい点です。ピン配置に互換性のある後継品であっても、内部の特性が異なればソフトウェアの修正や再評価が必要になることがあります。「部品を1点差し替えるだけ」に見えて、電気・ソフト・評価・認証まで巻き込むのが調達起因の特徴です。
-
コスト起因
VE/VA提案、部品の共通化、加工方法の変更など、量産が安定してから出てくる変更が要因となってくるものです。緊急性がないため、承認は通ったのに実施されないまま滞留するという、他の要因では起きにくい問題が発生します。
また、加工方法を切削からプレスに変えるといった変更では、寸法や表面性状の実力値が変わるため、図面の指示が同じでも実物は別物になり得ます。コスト起因では、ECOの段階で単価差と年間数量から効果金額を試算し、あわせて品質面の妥当性確認までをセットで審議する運用が有効です。
要因ごとの性質が整理できると、すべての変更を同じ重さの手続きで回す必要がなくなります。たとえば、安全に関わる品質起因の変更は即日で判断できる簡略ルートに、コスト起因の変更は月次の審議にまとめる、といった振り分けです。手続きの重さを一律にしないことが、変更管理を形骸化させないための実務的な工夫になります。
設計変更でよく起きる4つの問題
変更が伝わらず、旧仕様のまま手配・製造してしまう
ECNは発行されているのに、購買担当者が長期休暇中で確認が遅れ、旧品番のまま次ロットを発注してしまう——というケースです。通知がメールや紙の回覧で行われていると「見た／見ていない」の記録が残らず、原因の追及も難航します。
影響範囲を読み違え、関連部品の修正が漏れる
あるブラケットの板厚を1.6mmから2.0mmへ変更したところ、同じブラケットを流用していた別機種で、隣接部品とのすき間が不足して組み付かなくなった——といった例です。変更した部品自体の設計は正しくても、「その部品がどこで使われているか」を洗い出せていないと、こうした波及を見落とします。
どの製品が、いつ、どの版になったのかが追えない
市場で不具合が発生したとき、対策前と対策後のどちらの部品が搭載されているかを、製造番号から特定できないケースです。結果として、回収・点検の範囲を安全側に広く取らざるを得ず、対応コストが大きく膨らみます。
切替時期が曖昧で、在庫や仕掛品が宙に浮く
「次回生産分から」とだけ書かれたECNでは、現場は判断に迷います。旧部品の在庫は使い切るのか、廃棄するのか。仕掛品はどう扱うのか。指示がないまま現場判断で処理されると、後になって在庫差異や新旧混入の原因になります。
こうした伝達ミスは、仕組みを整えることで実際に減らせます。
以下の記事では、製造業向けナレッジ活用基盤「PRISM」の導入により、部署内外での情報伝達のミスを解消し、業務効率を改善された株式会社コトブキ様の事例をご紹介しています。設計変更の情報がどう共有される状態を目指すべきか、具体的なイメージの参考になるはずです。

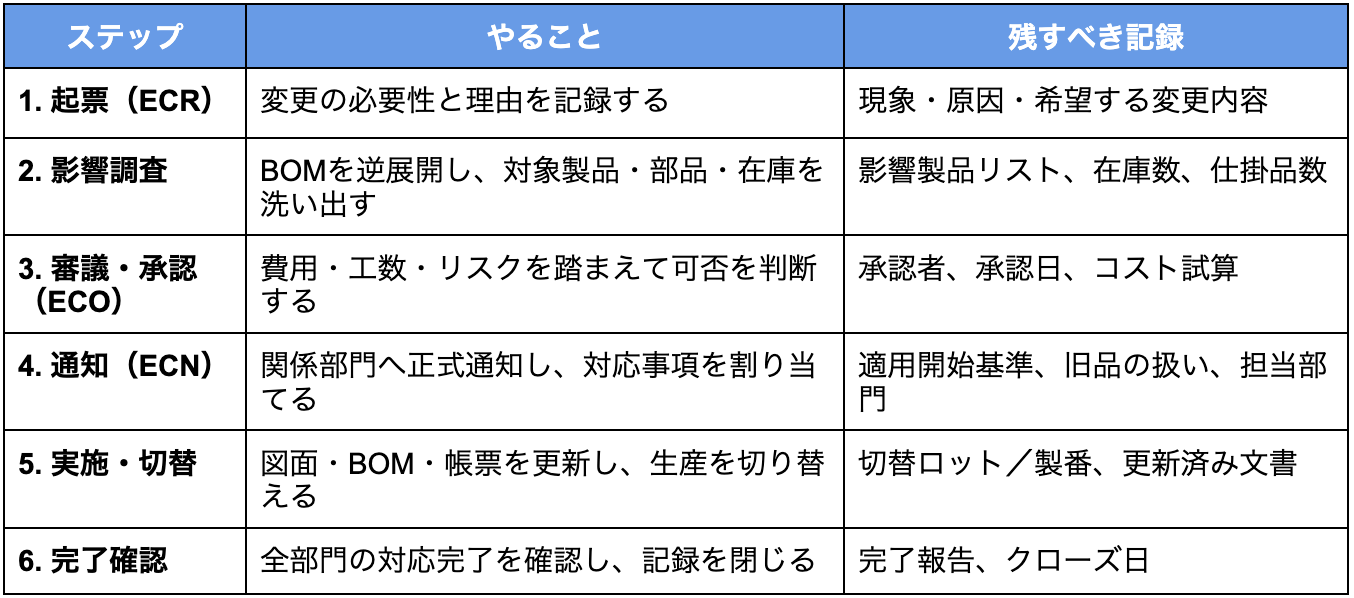

設計変更管理の基本フロー
このうち実務でつまずきやすいのが「2. 影響調査」と「5. 実施・切替」です。以下ではこの2つを掘り下げます。
影響範囲をBOMで追う
設計変更で最も重要なのが、「その変更がどこまで影響するか」を正しく把握することです。ここで力を発揮するのがBOMです。
BOMの使い方には2つの方向があります。
-
- 正展開（トップダウン）：ある製品を構成する部品を、上位から下位へ展開する
- 逆展開／使用先展開（where-used）：ある部品が、どの上位組立や製品で使われているかを下位から上位へたどる
設計変更で必要になるのは、主に逆展開です。たとえば「ある抵抗器が廃番になり代替品に切り替える」という変更が起きたとき、逆展開を使えば、その抵抗器を含む基板が3種類、その基板を搭載する製品が7機種、というように影響範囲を一度に洗い出せます。
特にストラクチャ型（階層構造）のBOMでは、親子関係に沿って影響をたどれるため、修正漏れを防ぎやすくなります。逆に、Excelなどで部品表が機種ごとに分散していると、逆展開は「全ファイルを開いて品番を検索する」という力技になり、確認に時間がかかるうえ、漏れも生じやすくなります。
また影響調査では、BOM上の構成だけでなく、次の情報もあわせて確認しておくと、後工程での手戻りを減らせます。
-
- 対象部品の在庫数・発注残・仕掛品数
- 治具、金型、検査基準書など、部品に紐づく関連文書
- 取扱説明書やサービスパーツリストなど、出荷後に参照される文書
切替タイミングをどう指示するか

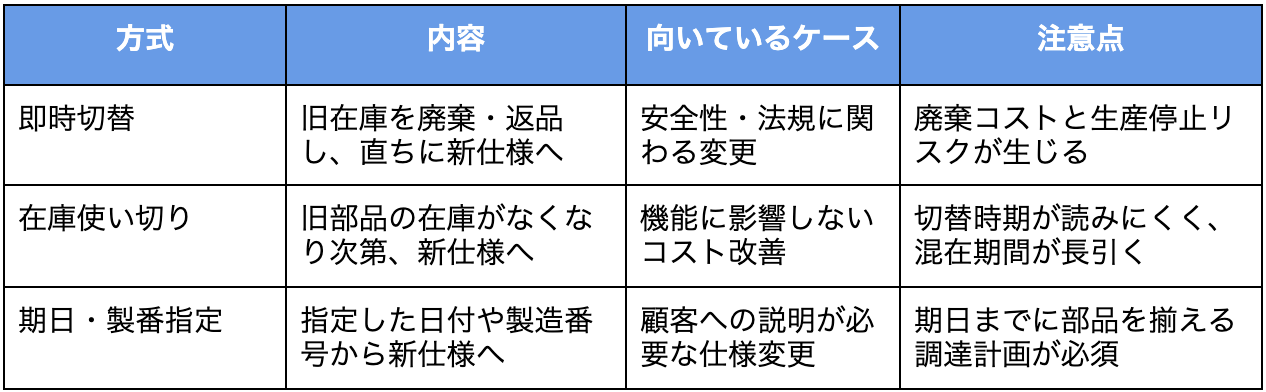

影響範囲が分かったら、次は「いつから切り替えるか」を決めます。ここが曖昧なままだと、現場が判断に迷い、新旧が混在する原因になります。代表的な切替方式は次の3つです。
いずれの方式でも、ECNには「適用開始の基準（日付か、製番か、在庫消化か）」と「旧部品の処置」を必ず明記します。この2行があるかないかで、現場の混乱は大きく変わります。
変更履歴とトレーサビリティの確保
設計変更を安全に運用するには、「いつ・誰が・なぜ・何を変更したか」という履歴を残すことが欠かせません。履歴が残っていれば、後から経緯をたどれるだけでなく、不具合が起きたときに、どの版の製品が影響を受けるかを追跡（トレーサビリティ）できます。
抜けやすいのは「なぜ」の記録
「いつ・誰が・何を」は図面やBOMを更新すれば自然に残りますが、意識しないと消えるのが「なぜ」です。
理由が残らないと、数年後に別の設計者が「この公差は厳しすぎる」と判断し、かつて不具合対策として厳しくした指示を緩めてしまう、といったことが起こります。変更理由の記録は、履歴であると同時に再発防止の資産です。
改訂にするか、別品番を採番するか
実務でもっとも迷うのが、同一品番のまま版数を上げる（改訂）か、別品番を新規に採番するかです。判断の軸は互換性、つまり旧品と置き換えても機能・取付・性能に影響がないかどうかにあります。
迷ったときは、「旧品の在庫と新品が同じ棚に混ざったとき、そのまま使って問題があるか」</strong>と考えると整理できます。
問題があるなら別品番にすべき変更です。互換性のない変更を改訂で済ませると、同じ品番で中身の違う部品が流通し、現場での取り違えや補修時の誤出荷につながります。こういった判断基準は個人の感覚に委ねず、社内ルールとして明文化しておくことをおすすめします。
そして長期保存で実際に問題になるのは、保存期間よりも「必要なときに探し出せるか」です。10年前の製品について問い合わせが来たとき、当時の図面・変更記録・適用製番を突き合わせられるかどうか。ファイル名やフォルダ構成に頼った運用では、担当者の異動とともに手がかりが失われます。こうした履歴管理は、部品・図面・変更記録・製造番号が互いに紐づいた状態で、BOMを一元管理する仕組みの中で行うほうが確実です。

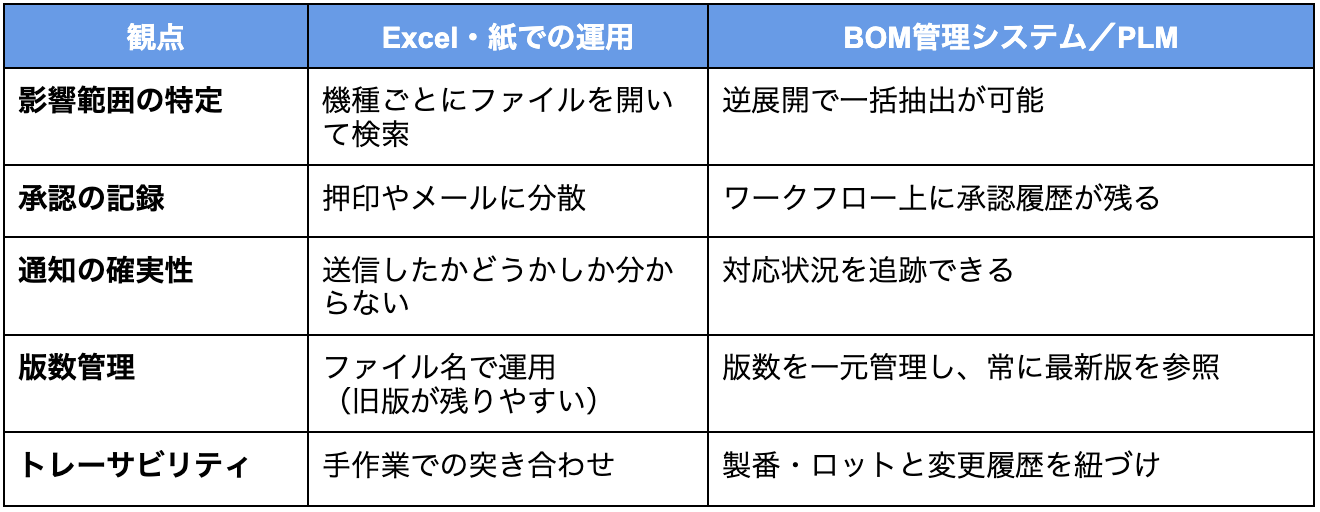

Excel運用の限界とシステム化
BOM管理システムやPLMでは、設計変更の申請・承認・通知のワークフローを電子化し、変更履歴とあわせて管理できます。これにより、変更の伝達漏れや影響範囲の見落としを減らせます。
一方で、システムを導入しても、変更の背景にある「なぜその設計にしたのか」「過去に似た変更で何が起きたのか」といった知見は、担当者の記憶や個人フォルダに残りがちです。同じ失敗を繰り返さないためには、変更記録とあわせて、こうした技術情報も参照できる状態にしておくことが重要です。
以下の記事では、弊社の製品ナレッジ活用基盤「PRISM」のご導入により、部署内外での伝達ミスをなくし、業務効率が改善された株式会社コトブキ様の事例をご紹介しております。
具体的な事例を確認することで、御社の技術文書管理の一助となるかと思います。どうぞご確認ください。
よくある質問（FAQ）
Q. ECOとECN、どちらか一方だけでも運用できますか？
A. 小規模であれば1つの文書に統合して運用できます。ただしその場合も、「承認する」機能と「通知する」機能の両方が文書内に含まれているかを確認してください。承認前の内容がそのまま通知として流れると、未承認の変更が現場に伝わるリスクがあります。
Q. 影響調査は、どこまで広げるべきですか？
A. 最低限、①その部品を使う全上位構成と全製品、②在庫・発注残・仕掛品、③部品に紐づく治具・検査基準・取説の3点までは確認します。①はBOMの逆展開でほぼ機械的に洗い出せるため、②③に時間を割ける状態をつくることが実務上の目標になります。
Q. 変更履歴はどのくらいの期間残すべきですか？
A. 製品の補修部品供給期間や、業界の法規制で求められる保存期間に合わせるのが基本です。自動車・医療機器など、トレーサビリティ要求の強い分野では、製品ライフサイクルを超えた保管が求められる場合があります。自社に適用される規格・規制を確認してください。
Q. 中小規模でも、いきなりシステム導入が必要ですか？
A. 必ずしも必要ありません。まずは「ECR/ECO/ECNの様式を統一する」「影響調査のチェックリストを作る」「切替方式を3種類に定型化する」といった運用の型づくりから始め、件数や機種が増えて手作業が追いつかなくなった段階でシステム化を検討する、という順序が現実的です。
まとめ
設計変更（ECO・ECN）は製造業で日常的に発生し、管理を誤ると手配ミスや手戻り、最悪の場合は市場での不具合対応につながります。押さえるべきポイントは3つです。
- ECR→ECO→ECNという型を定め、提案・承認・通知の役割を切り分ける
- BOMの逆展開で影響範囲を漏れなく洗い出し、在庫や関連文書までを確認する
- 切替の基準（日付・製番・在庫消化）と旧部品の処置を、ECNに必ず明記する
設計変更を確実に管理するには、BOMの一元管理とワークフローの仕組み化が有効です。まずは自社の変更フローのどこに記録が残っていないかを洗い出すところから始めてみてください。
